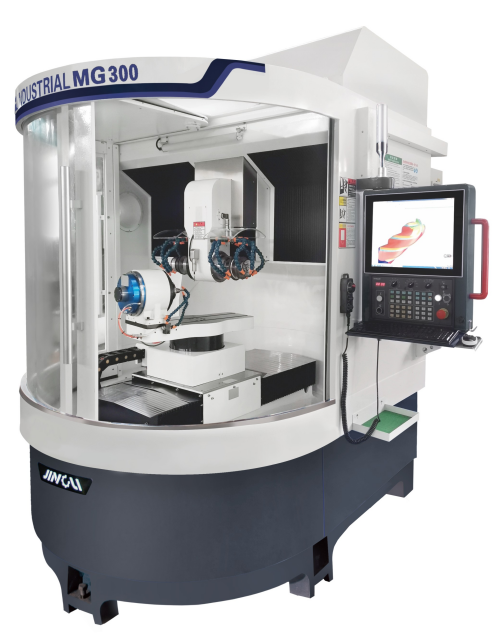

MG300五軸數控工具磨床
機床特點：
1、可配用先進的人機對話式數控系統，既G代碼編程，又能使用刀具軟件。系統使用安全、穩定、便捷、抗電磁干擾強。可通過以太接口、USB3.0實現CNC與PC之間的程序傳輸，以較短的加工準備時間一鍵啟動，使生產力得以大幅度提高。
2、配有三維模擬軟件，以對話框的方式顯示刀具加工的必要參數，參數輸入后進行刀具模擬可顯示刀具三維圖形及機床磨削步驟。（用不同顏色區分各個磨削步驟）利用軟件的防撞功能，避免在實際加工過程中的碰撞現象。

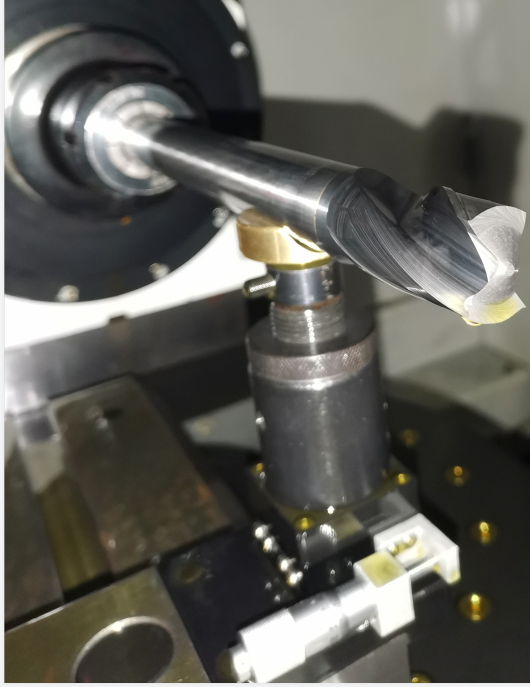

3、選用相應的軟件模塊可加工各類刀具，通過探針，實現自動對工件的循環測量及對刀具磨損進行補償，即能生產刀具又能修磨刀具。
4、重型設計，大功率，龍門式封閉式結構，剛性好，強度高、穩定性佳。
5、原裝進口導軌及直線電機，A軸C軸及關鍵零部件，確保使用精度高、靈敏度高、效率高、穩定性好。
6、旋轉軸配用成品高精度DD馬達，傳動平穩、速度高、精度高。
7、可裝頂尖和簡易支撐，用于長刀具生產。1、加工材料：φ3-φ32mm柄徑的高速鋼、硬質合金和不銹鋼等;

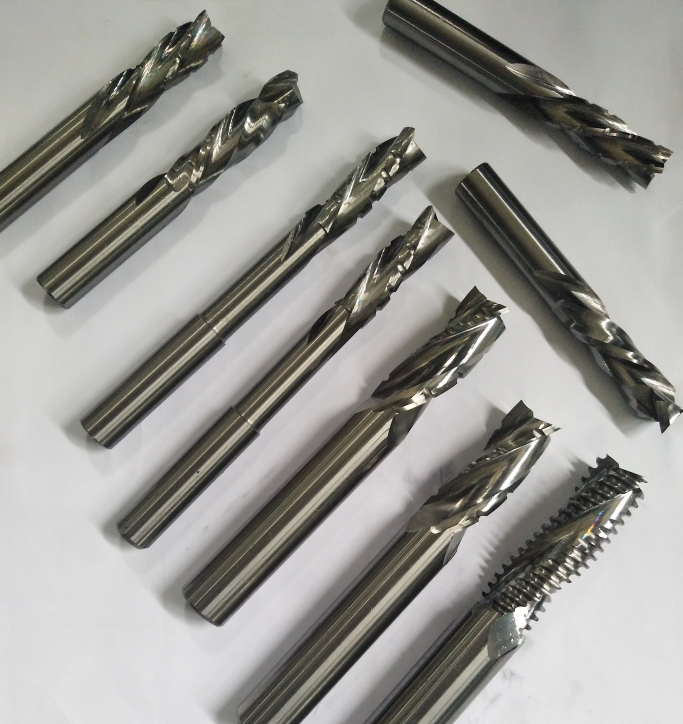

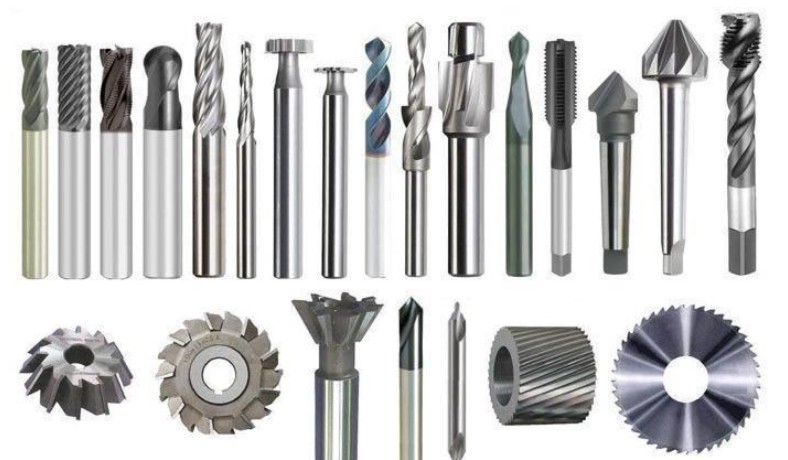

2、可加工刀具類別：銑刀、圓柱端齒銑刀、圓柱球齒銑刀、圓柱R銑刀、圓錐端齒銑刀、圓錐球齒銑刀、多刃銑刀、左右螺旋刀、焊接銑刀，非標刀，成型刀，定制刀。

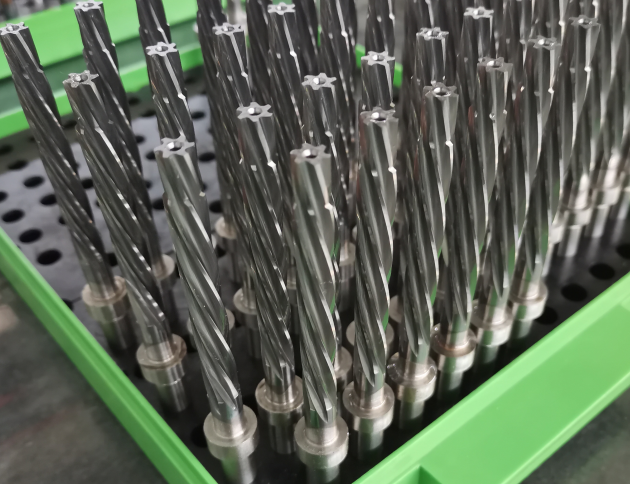

3、鉆頭、鉸刀：各類左右螺旋刃，直槽刃，標準、非標鉆頭，鉸刀。
4、零件：產品零件中的五軸磨削加工。
型號
MG300
X軸行程
950mm
Y軸行程
520mm
Z軸行程
250mm
A軸行程
連續360°
C軸行程
±180°
XYZ軸定位精度
0.005mm
XYZ軸重復定位精度
0.003mm
A/C軸定位精度
±5Arc sec
A/C軸重復定位精度
±2Arc sec
主軸額定功率
24kw
主軸轉速
0-6000轉/每分
砂輪桿接口
HSK50E
可安裝砂輪數
6-8片
較大砂輪直徑
Φ150mm
工件刀柄錐度
BT50/W25
較大磨削長度
刃長：260mm；總長：300mm
較小工件柄徑
Φ3mm
較大工件柄徑
Φ32mm
較小工件刃徑
Φ2mm
較大工件刃徑
Φ200mm
工作氣壓
0.6~0.8MPa
冷卻液流量
85L/min
設備額定總功率
35KW（三相AC380V）
長*寬*高
2500*2500*2500mm
設備毛重
6T
